    • Precision metering systems - One metering unit for individual applications

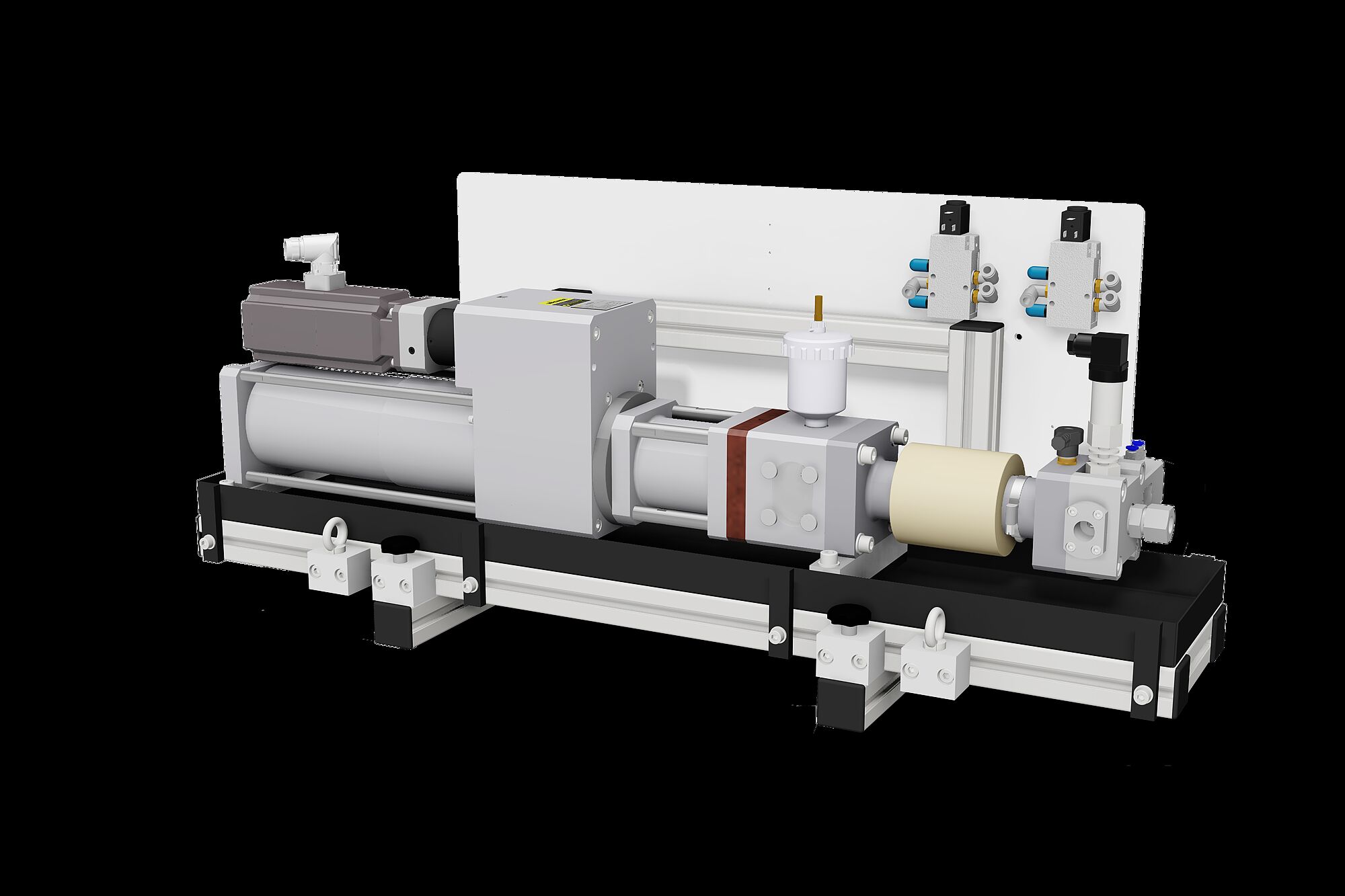

    Vecdos eOne 150 HM

    Precision metering systems - One metering unit for individual applications

    Overview
    Overview
    Benefits
    Technical data
    Customer references
    Downloads

    Overview

    Die Reinhardt-Technik Vecdos eOne-Technologie wurde insbesondere entwickelt, um hochviskose, feuchtigkeitsvernetzende PUR-Schmelzklebstoffe und Butyl zu verarbeiten.
    Das System basiert auf volumetrischen Kolbendosiereinheiten und funktioniert ideal in Verbindung mit der Reinhardt-Technik Warm Melt und Visco Star (Zuführsysteme mit doppelwirkenden Schöpfkolbenpumpen). Es kann aber auch in andere Systeme integriert werden.
    Das System kann als Einzelgerät oder Tandemversion konfiguriert werden. Sie erlaubt unterbrechungsfreie Produktion auch bei sehr hohen Ausstossleistungen.
    Das Design ist auf einfache Bedienung, komfortable Reinigung und einfache Wartung ausgelegt.

    Benefits

    Benefit Checkmark

    Graphical touch panel provides clear overview of the system status

    Benefit Checkmark

    Servo-electric drive

    Benefit Checkmark

    Low energy consumption

    Benefit Checkmark

    Low noise level

    Benefit Checkmark

    Dynamic adjustment of the discharge rate

    Benefit Checkmark

    Full use of robot power

    Benefit Checkmark

    Short cycle times possible

    Benefit Checkmark

    No change of operating materials required

    Benefit Checkmark

    Maintenance-friendly

    Technical data

    Length
    970 mm
    Width
    275 mm
    Height
    207 mm
    Max. Metering volume (usable metering volume)
    140 cm3
    Min. metering volume (5mm stroke)
    4,8 cm3
    Nominal volume
    154 cm3
    Theor. output
    1,480 cm3/min
    Theor. filling time at 3,000 rpm
    5.7 sec
    Theor. filling tim at 6,000 rpm
    2.9 sec
    Meteirng stroke
    145 mm
    Min. dosing rate
    0.5 cm/min
    Min. dosing time (full stroke)
    5.7 sec
    Max. feeding pressure
    300 bar
    Min. feeding pressure
    5 bar
    Dyn. operating voltage (max.)
    250 bar (300 bar possible for a short time)
    Max. operating pressure
    up to 165°C
    Viscosity range
    1-10,000,000 mPas
    Operating voltage
    400 VAC 3/N/PE/50/60 Hz (weitere Betriebsspannungen auf Anfrage)

    Customer references

    Discover practical examples of our solutions in various industries and applications.
    Learn more

    Downloads

    Product brochure Vecdos eOne 150 HM

    PDF | 2.26 MB
